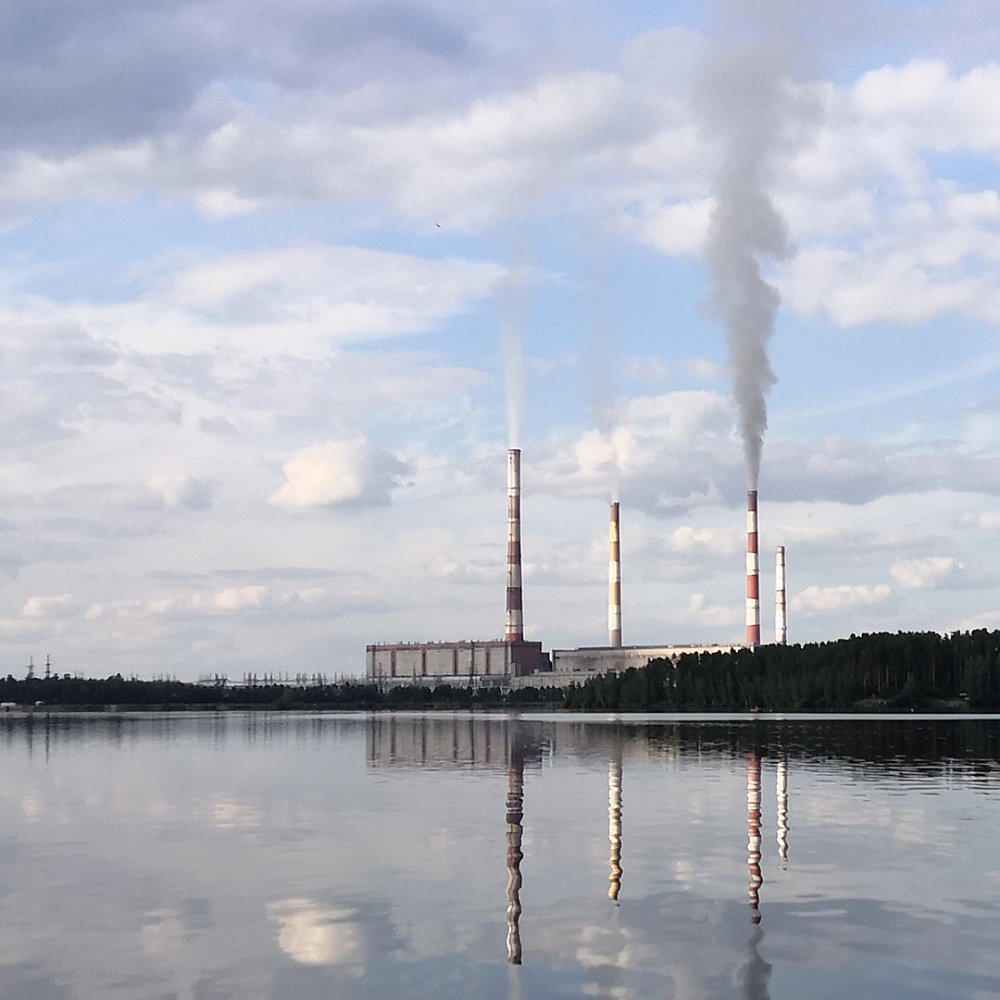

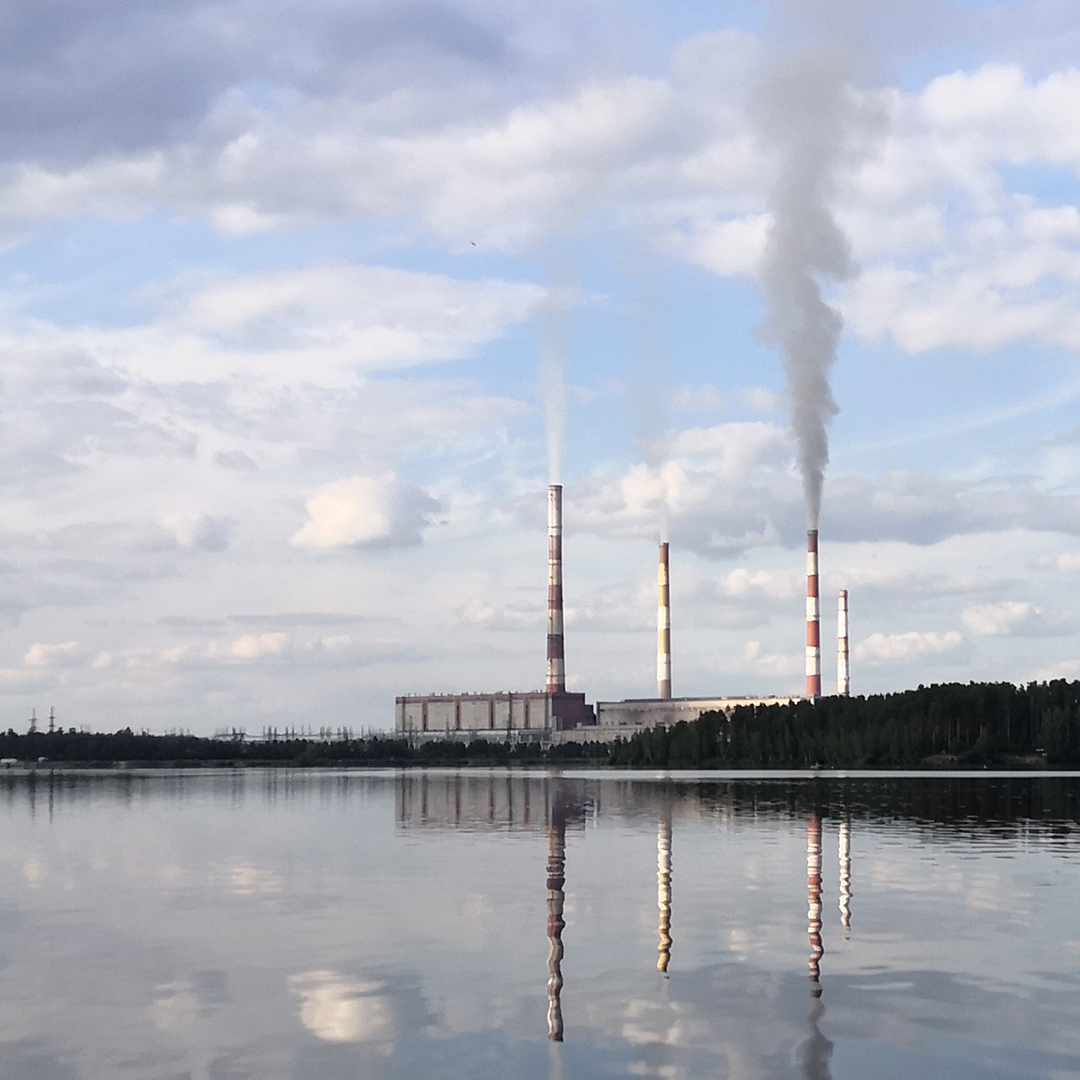

Замена частотно-регулируемых приводов на государственной районной электростанции

Для проведения работ были выполнено предпроектное обследование. В ходе его были выполнены следующие работы:

1. проведен анализ технических характеристик объектов, подлежащих реконструкции;
2. определен необходимый и достаточный объем реконструкции действующих устройств РЗА, схем технологической и аварийной сигнализации;
3. определены трассы прокладки контрольных кабелей;
4. составлен и согласован с заказчиком перечень предлагаемого к установке оборудования.

По итогу работ, согласно договору, заказчику был представлен проект.

Состав и содержание проектной документации соответствовали требованиям действующих государственных и отраслевых нормативных документов в объёме технического задания от заказчика.

Проектная документация содержит все необходимые расчеты, полные монтажные и принципиальные схемы с привязкой к существующим устройствам РЗА. В том числе:

1. ведомость проекта;
2. пояснительную записку – описание принятых технических и иных решений, пояснения, ссылки на нормативные и (или) технические документы, используемые при подготовке проектной документации и результаты расчетов, обосновывающие принятые решения, в том числе:
   1. расчет параметров настройки (уставок), таблицы конфигурации по настройке ЧРП;
   2. расчёт уставок недозагрузки ЧРП для всех заявленных оборотов ПСУ (с примерами), с выводом на включение дополнительного реле, участвующее во включении вибраторов БСУ (бункера сырого угля);
   3. перечень оборудования, устройств РЗА, шкафов защит, ЗИП, сервисной аппаратуры и оснастки;
3. графическую часть:
1. конструктивно-строительные решения;
2. электротехнические решения;
3. принципиальные и функционально-логические схемы (алгоритмы функционирования) устройств РЗА; внешние связи с другими устройствами РЗА, коммутационными аппаратами, схемы функциональной структуры;
4. корректировку существующих смежных схем в соответствии с разработанными новыми схемами (адаптация нового проекта в существующие схемы вторичной коммутации);
4. ведомость спецификаций на оборудование и материалы;
5. локальные сметы проекта и сводный сметный расчет.

Проектом были предусмотрены:

1. вывод информации с ЧРП в АСУ ТП ПТК и КИП блока № 8:
1. частота вращения;
2. крутящий момент;
3. задание оборотов;
4. температура электродвигателя.
2. квитирование ЧРП с операторского места БЩУ-4 – блочного щита управления № 4 (возврат в готовность после аварийного отключения (аварийной кнопкой, токовой защитой);
3. самозапуск ПСУ после кратковременного (до 9 сек) перерыва питания в силовой сети 0,4 кВ;
4. возможность калибровки показаний оборотов ПСУ на БЩУ с реальными оборотами электродвигателя;
5. питание рабочих ШУ с ЩПТ-8 и резервных ШУ с секции 0,4 кВ.

Также был выполнен ряд других работ.

Строительно-монтажные работы (СМР):

1. демонтаж ЧРП ACS-550 (8 шт.) – демонтированное оборудование передано в ООР РЗАСН РГРЭС;
2. монтаж ЧРП ACS880-01-034A-5 (давальческое оборудование) в существующих шкафах;
3. монтаж вторичной коммутации в существующих сборках и шкафах (иждивение подрядчика – устройство блоков питания TDK-Lambda DRB100-24-1);
4. прокладка кабелей (иждивение подрядчика).

Подрядчик выполнил все необходимые СМР, определенные в техническом задании.

Пусконаладочные работы (ПНР).

Объем выполняемых пусконаладочных работ и испытаний соответствовал требованиям заводской документации на применяемые изделия, аппаратуру и системы, требованиям действующих отраслевых нормативных документов и норм, ведомственных документов и государственных стандартов. Проверке и испытаниям подлежали 100 % элементов и узлов внедряемых защит во всех допустимых/расчетных режимах работы. При выполнении ПНР обеспечили шеф-наладку сертифицированными представителями предприятия-изготовителя ЧРП ABB. Подготовительные операции ПНР включали следующие мероприятия: изучение и анализ проектно-конструкторской документации, определение соответствия проектной документации нормативным документам; уточнение уставок и конфигурации ЧРП ПСУ.

Проверка рабочим током и напряжением, участие в комплексном опробовании вновь установленных устройств РЗА: объем испытаний рабочим током и напряжением, порядок ввода в промышленную эксплуатацию и порядок проверки в режиме эксплуатации определялись разработанной подрядчиком и утвержденной заказчиком программой индивидуальных испытаний.

Подрядчик предоставил заказчику протоколы выполненных работ, отчеты по испытаниям и исполнительные схемы до начала пусковых операций.

Работы были выполнены в полном объеме и приняты заказчиком.
